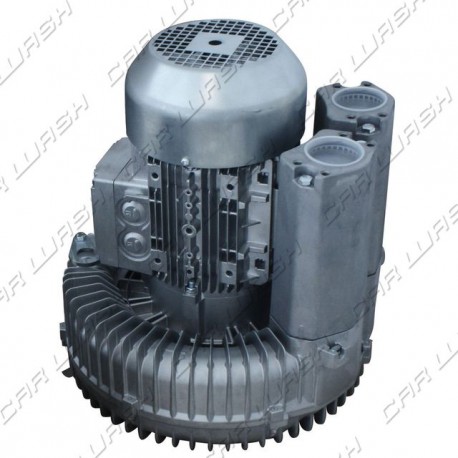

Turbina Soffiante a canale laterale, 1 stadio, kW 2.2 V230-400/3/50-60Hz

Le soffianti possono funzionare sia in posizione orizzontale che in posizione verticale sia in compressione che in aspirazione.

Principio di funzionamento

Il gas viene aspirato nella camera dall’apertura di carico 1 Quando il gas entra nel canale laterale 2 il movimento della girante 3 trasmette una certa velocità al gas nella direzione di rotazione. La forza centrifuga delle palette della girante accelera il gas verso l’esterno e la pressione aumenta. Ogni rotazione fa aumentare l’energia cinetica, con un ulteriore incremento della pressione nel canale laterale. Il canale si restringe verso il rotore, trascinando il gas lontano dalle palette della girante per scaricarlo attraverso il silenziatore di scarico 4 e quindi fuori dalla pompa.

• Caratteristiche in aspirazione (50 hz)
• Assorbimento  2.2 Kw
• Portata: 320 (m3/h)
• Pressione: 300 (mbar rel.)
• Caratteristiche in compressione (50hz)
• Assorbimento  2.2 Kw
• Portata: 320 (m3/h)
• Pressione: 325 (mbar rel.)
